WiWA Dream Player - podłączony transforamtorowy zasilacz przez pomyłkę

[masap]

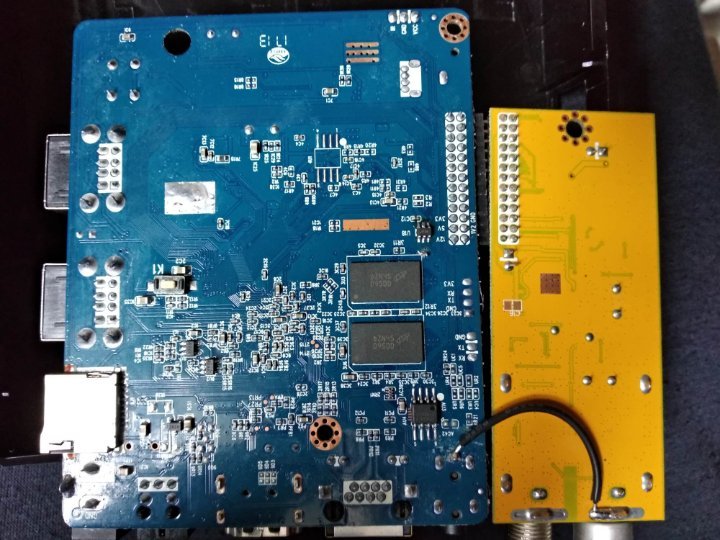

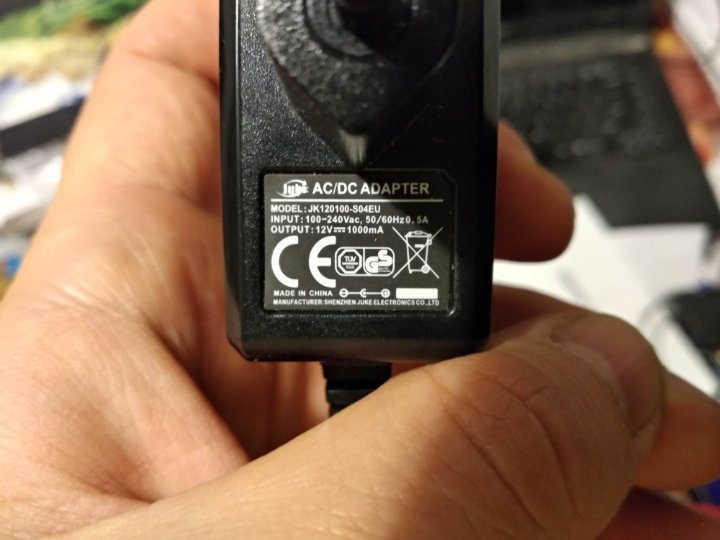

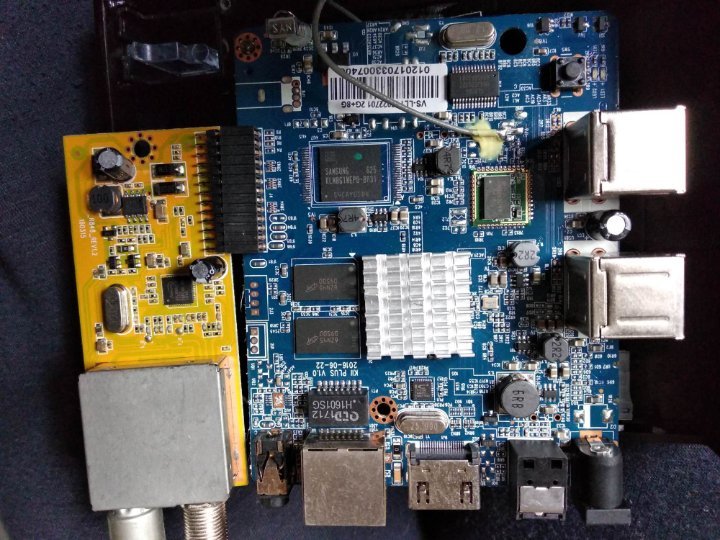

Witam. Mam tunerek Wiwa Dream Player i przy zastosowaniu oryginalnego zasilacza zaczęłme słyszeć dziwne dzwięki z niego i światełko diody na tunerku zaczęło lekko przygasać. NIe pomyślałem i podłączyłem zasilacz starego typu transformatorowy( myślałem że 12 volt to to jedyny parametr) i usłyszałem pstryknięcie po czym już tuner padł na dobre. Rozebrałem go ale przeraziło mnie upchanie elektroniki, chciałem znaleść jakiś bezpiecznik przy złączu w pierwszej kolejności by wyeliminować bezpiecznik ale nie widzę go (może się poprostu rozpadł). Zamieszczem zdjecia płytki proszę o sugestie za co w pierwszej kolejności warto się wziąść żeby po koleji wsztkiego nie wylutowywać ( prosżę o edycję zdjęcia i zaznaczenie podejrzewanego elementu). Dziękuję za rady

[Ktosiu]

Bez mierzenia sprzętu nic nie zdziałasz, pewnie uwaliłeś układy zasilania albo przetwornice napięcia.

[hektor65]

pomierz dławiki do masy czy zwarcia nie ma , ale nie wróże powodzenia , poza tym pcp wielowarstwowa więc z normalną lutownicą nie pochodź nawet



sorry nie spojrzałem na datę

Edytowane 23 Stycznia 2022 przez hektor65

[badboy007]

A niby jaki zasilacz powinien być użyty jak nie transformatorowy ?

[elmaron]

W dniu 2.02.2022 o 05:46, badboy007 napisał:

A niby jaki zasilacz powinien być użyty jak nie transformatorowy ?

Zasilacz który podłączyłeś był typu transformatorowy.

Takie zasilacze w większości nie są stabilizowane,

przy różnych obciążeniach napięcie wyjściowe przyjmuje różne wartości nawet 14V.

Podłączenie takiego zasilacza w wiekszości uszkadza przetwornicę w tunerze.

Powinieneś urzyć zasilacza stabilizowanego, w większości są budowane bez transformatora sieciowego,

zastosowano w nich przetwornice.

Jeśli posiadasz miernik napięcia, możesz sprawdzić jakie jest napięcie wyjściowe na zasilaczu bez obciążenie,

to napięcie spowodowało uszkodzenie tunera.



[Ktosiu]

Tuner nie ma żadnej przetwornicy na wejściu tylko stabilizator napięcia, spokojnie mozna podłączyć wyższe napięcie i nie spalić tunera. Po prostu coś się uszkodziło w tunerze nie wiadomo dlaczego bo autor się nie odezwał wcale.
